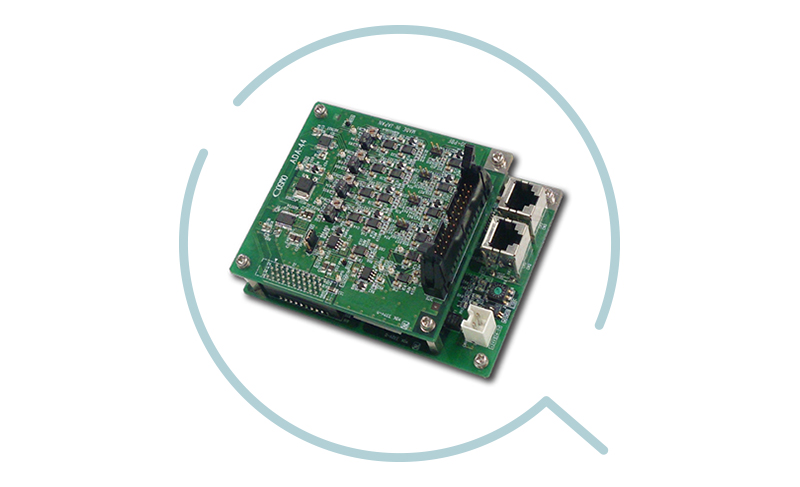

CTADA-44NS
RealTimeExpress 아날로그 입출력 변환 보드 (A/D 4ch + D/A 4ch)
RealTimeExpress Module Series
필드버스 모션 제품 목록으로 돌아가기
제품 개요
RealTimeExpress®를 통해 아날로그 입력 4채널(A/D)과 아날로그 출력 4채널(D/A)을 제어하는 혼합 변환 보드입니다. 센서 근처에 배치할 수 있어 노이즈 영향을 최소화합니다.
주요 특징
대규모 확장
RTEX 대응 모터 컨트롤러 1개에 최대 16개 모듈 연결 가능 (AD 64ch / DA 64ch).
노이즈 최소화
센서 근처에 배치하고 LAN 케이블로 연결하여 아날로그 신호의 노이즈를 최소화합니다.
A/D 변환 사양
| 항목 | 사양 |
|---|---|
| 소비 블록 수 | 2블록 |
| 입력 채널 수 | 4채널 |
| 입력 레인지 | 0~+10V, 0~+5V (점퍼 절체) |
| 입력 임피던스 | 1MΩ |
| 입력 전압 범위 | ±11V |
| 분해능 | 12bit |
| AD 컨버터 | AD7923 (상당품) |
D/A 변환 사양
| 항목 | 사양 |
|---|---|
| 출력 채널 수 | 4채널 |
| 출력 전류 | 5mA |
| 출력 레인지 | 유니폴라: 0~+5V, 0~+10V |
| 분해능 | 12bit |
| DA 컨버터 | AD5724 (상당품) |
통신 및 일반 사양
| 항목 | 사양 |
|---|---|
| 지령 방식 | RealTimeExpress® (RTEX) |
| 통신 속도 | 100Mbps |
| 통신 주기 | 0.5msec |
| 통신부 커넥터 | 100BASE-TX 전이중 (IEEE802.3U) RJ45 |
| A/D D/A부 커넥터 | HIF3BA-26PA-2.54DSA(71) (히로세사) |
| 전원 전압 | DC+24V±10% |
| 소비 전류 | 160mA (Typ) |
| 외형 치수 (mm) | 115(W) × 86(D) (커넥터, 취부 금구 부분 제외) |
RealTimeExpress®는 파나소닉 주식회사의 등록 상표입니다.
대응 컨트롤러
| 형번 | 개요 |
|---|---|
| PXRP-3216CN | PCI-Express 타입 RTEX 모션 컨트롤 보드 |
| CSRC-32CN-RP | USB 타입 RTEX 모션 컨트롤 유닛 |
| PCPG-168N-V | PCI 타입 RTEX 통신 + 펄스열 제어 보드 |
| PCMC-168N/IO32 | PCI 타입 RTEX 통신 제어 보드 |
