CTDR-S0514-3L

5상 드라이버·모터 제품 목록으로 돌아가기

제품 개요

소형·저비용을 컨셉으로 한 3축 5상 스테핑 드라이버입니다.

제품의 특장

소형·경량 설계

소형, 경량으로 진동을 꺼리는 장치의 기기 내장에 최적입니다.

입력 펄스 방식 선택

입력 펄스는 1펄스 방식, 2펄스 방식 두 가지에서 선택 가능.

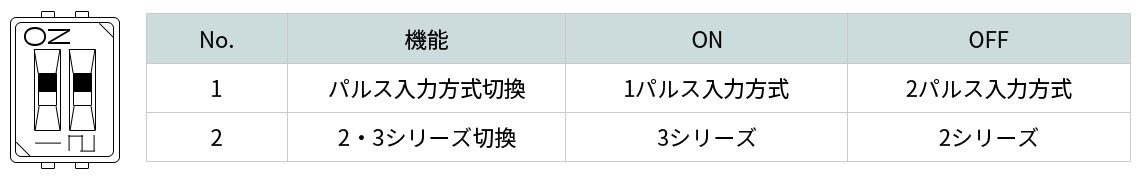

DIP스위치 분할수 전환

마이크로스텝 분할수는 용도에 따라 2계통의 분할수 설정을 DIP스위치로 전환 가능(2시리즈/3시리즈).

자동 전류 다운

자동 전류 다운 기능에 의해 모터의 발열을 억제.

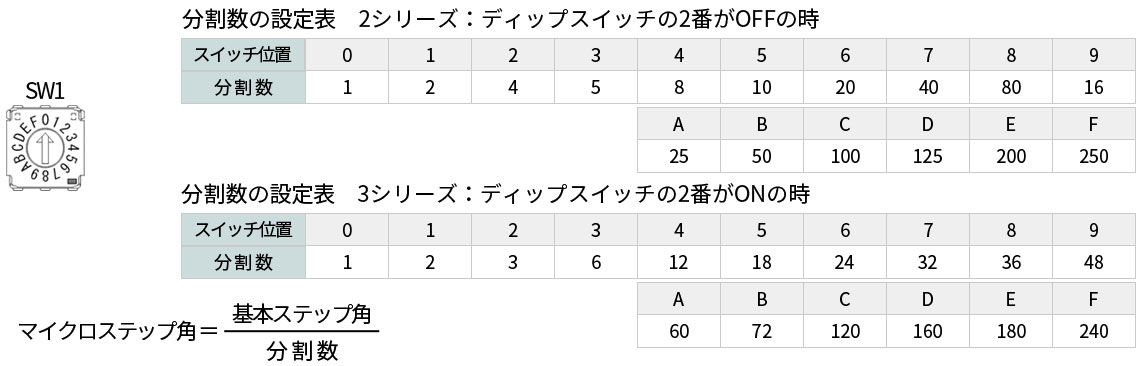

마이크로스텝 분할수 설정

DIP스위치에 의해 2시리즈/3시리즈를 전환.

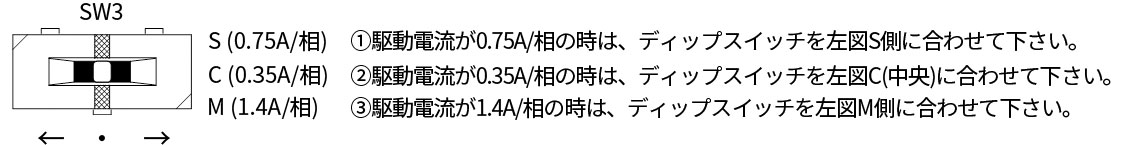

구동 전류 설정

구동 전류는 0.35A, 0.75A, 1.4A에서 선택 가능. 출하 시는 1.4A/상으로 설정.

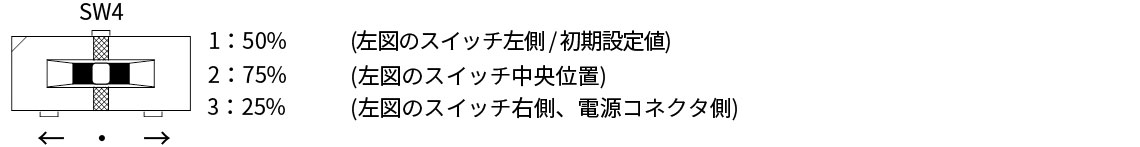

자동 전류 다운 설정

구동 전류값의 25%, 50%, 75%에서 선택 가능. 출하 시는 50%로 설정.

제품 사양

항목	사양
구동 방식	마이크로스텝 구동
입력 전원	DC 24V±5% Max.8A
구동 전류	0.35A, 0.75A, 1.4A (스위치 전환)
마이크로스텝 분할수 (2시리즈)	1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250
마이크로스텝 분할수 (3시리즈)	1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240
응답 주파수	500kpps
입력 신호 (포토커플러 입력)	High: 3V~5V / Low: -3V~0.5V / 내부 저항: CW, CCW, H.O: 220Ω
입력 펄스 방식	1펄스 방식 / 2펄스 방식
자동 전류 다운	구동 전류값의 25%, 50%, 75%에서 선택 (출하 시 설정: 50%)
냉각 방식	자연 대류 공랭 방식
사용 주위 온도	0℃~40℃
사용 주위 습도	0%~85%

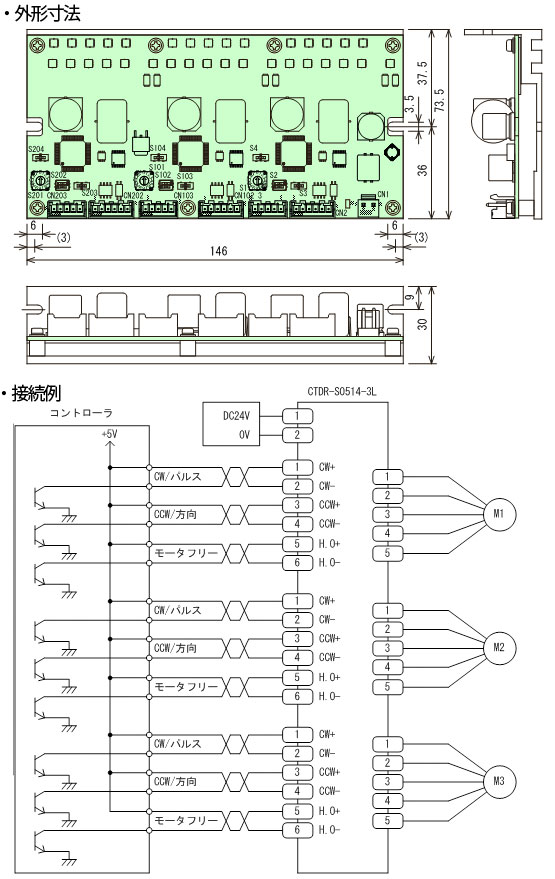

외형·취부 치수	146(W) × 73.5(D) × 30(H) mm
질량	220g

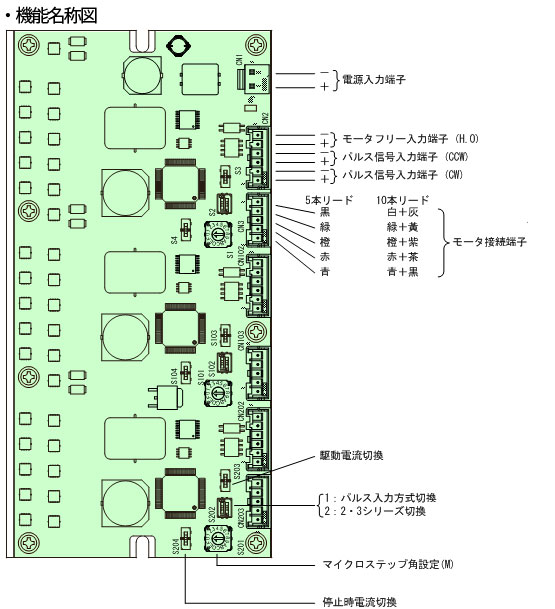

기능명칭·결선예

대응 스테핑 모터

종류	사양
당사 취급 스테핑 모터	20mm각~42mm각 / 0.35A / 7종류 24mm각~60mm각 / 0.75A / 7종류 42mm각~60mm각 / 1.4A / 4종류
기타 스테핑 모터 (5본 리드선)	1: 청, 2: 적, 3: 등, 4: 녹, 5: 흑
기타 스테핑 모터 (10본 리드선)	1: 청+흑, 2: 적+갈, 3: 등+자, 4: 녹+황, 5: 백+회

부속품

종류	개요
전원 커넥터 / 컨택트	전원 접속용
모터 커넥터 / 컨택트	모터 접속용
I/O 커넥터 / 컨택트	제어 입출력용

배선용 하네스 세트 (별매 옵션)

형번	개요
H05-S0514-3L	신호선 3본(AWG22) / 전원선 1본(AWG18) / 모터선 3본(AWG22)

관련 제품

형번	개요
CTDR-S0514-2L	DC24V 마이크로스텝 2축 5상 스테핑 드라이버
CTDR-S0514-4L	DC24V 마이크로스텝 4축 5상 스테핑 드라이버
