제품 개요

소형·저비용을 컨셉으로 한 마이크로스텝 구동 5상 스테핑 드라이버입니다.

제품의 특장

소형·경량 설계

소형, 경량으로 진동을 꺼리는 장치의 기기 내장에 최적입니다.

입력 펄스 방식 선택

입력 펄스는 1펄스 방식, 2펄스 방식에서 선택 가능.

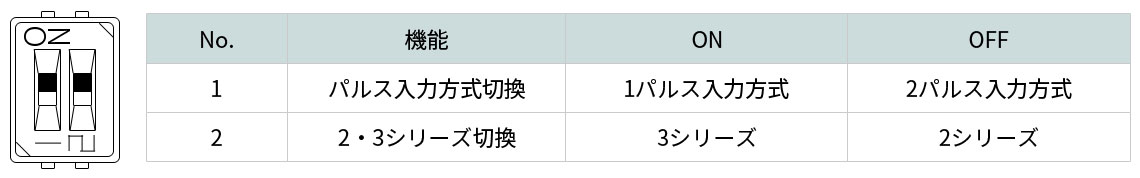

DIP스위치 분할수 전환

마이크로스텝 분할수는 2계통의 분할수 설정을 DIP스위치로 전환(2시리즈/3시리즈).

자동 전류 다운

자동 전류 다운 기능에 의해 모터의 발열을 억제.

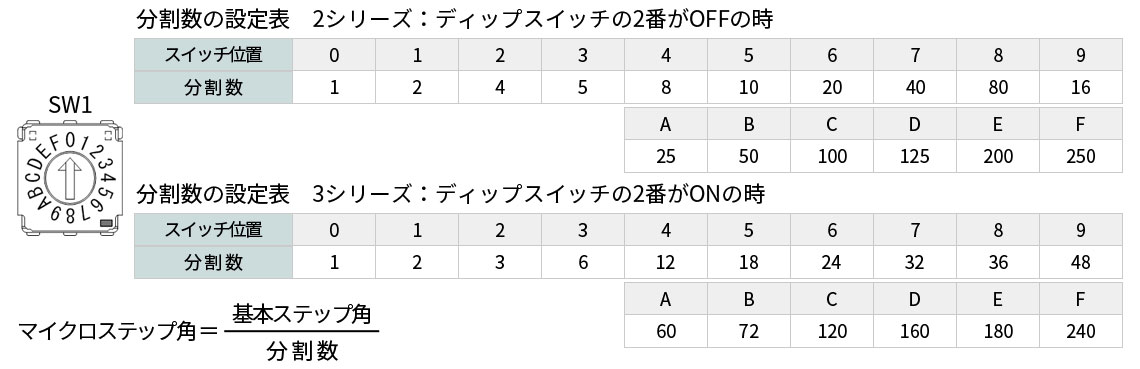

마이크로스텝 분할수 설정

DIP스위치 설정에 의해 2시리즈/3시리즈의 분할수를 전환할 수 있습니다.

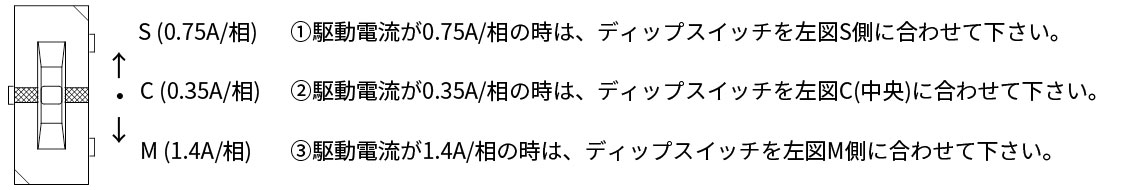

구동 전류 설정

0.35A, 0.75A, 1.4A를 스위치로 전환 가능.

자동 전류 다운 설정

구동 전류값의 약 50%로 자동 전류 다운.

제품 사양

항목	사양
구동 방식	마이크로스텝 구동
입력 전원	DC 24V±5% Max.3A
구동 전류	0.35A, 0.75A, 1.4A (스위치 전환)
마이크로스텝 분할수 (2시리즈)	1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250
마이크로스텝 분할수 (3시리즈)	1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240
최대 응답 주파수	500kpps
입력 신호 (포토커플러)	High: 3V~5V / Low: -3V~0.5V
입력 펄스 방식	1펄스 방식 / 2펄스 방식
자동 전류 다운	구동 전류값의 약 50%
냉각 방식	자연 대류 공랭 방식
사용 주위 온도	0℃~40℃
사용 주위 습도	0%~85%

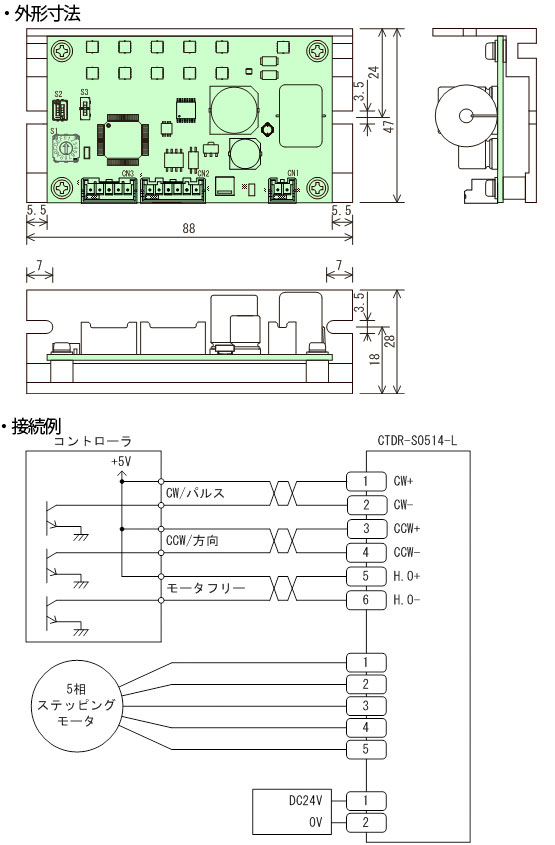

외형 치수 (표준)	88(W) × 47(D) × 28(H) mm
외형 치수 (Type1)	77(W) × 47(D) × 28(H) mm
질량	81g

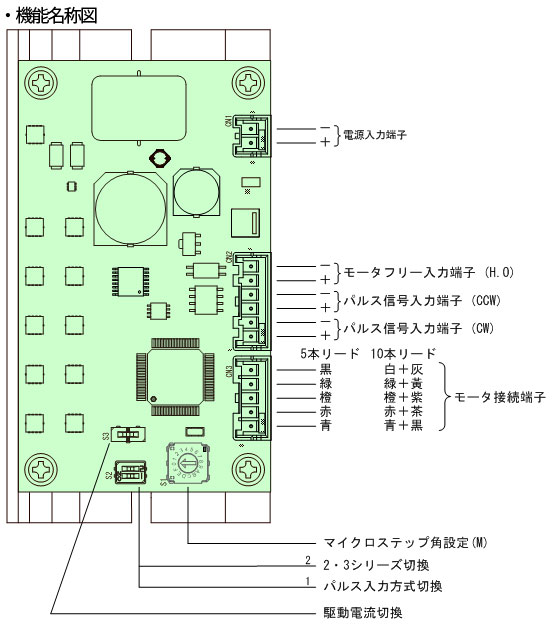

기능명칭·결선예

대응 스테핑 모터

구동 전류	대응 모터
0.35A	20mm각~42mm각
0.75A	24mm각~60mm각
1.4A	42mm각~60mm각

부속품

종류	개요
전원 커넥터 / 컨택트	전원 접속용
모터 커넥터 / 컨택트	모터 접속용
I/O 커넥터 / 컨택트	제어 입출력용

배선용 하네스 세트 (별매 옵션)

형번	개요
H03-S0514-L	신호선 1본(AWG22) / 전원선 1본(AWG22) / 모터선 1본(AWG22)
