Linear Actuator
리니어 액츄에이터
MAB / MALB / MALS Series
제품 목록으로 돌아가기
제품 소개
소형 AC 서보 리니어 액추에이터는 소형, 경량화를 추구해 고정밀도의 위치 결정을 가능하게 한 직진식 액추에이터입니다.
모터부에는 중공 구조의 AC 서보모터를, 엔코더부에는 초소형·고분해능의 광학식 로터리 엔코더를 채용하고 있어, 기어 등을 사용하지 않는 다이렉트인 설계로 되어 있기 때문에, 정밀하고 고분해능의 위치 결정이 가능합니다.
- MAB 및 MALB 시리즈: 볼 스크류를 사용하여 고속·장수명을 실현했습니다.
- MALS 및 MALB 시리즈: 비용 성능이 우수한 모델로, 고정밀 위치결정을 유지하면서 대폭적인 비용 절감을 실현했습니다.
- 전용 드라이버: AC 서보모터 리니어 액츄에이터 전용으로 개발된 다기능 드라이버는 컴팩트하고 경량입니다. 정현파 통전 및 저 게인으로 원활한 동작과 위치결정 시 진동이 없는 것이 특징입니다.
- 다양한 환경 대응: 진공 환경 및 클린룸 등의 환경에도 비교적 용이하게 대응할 수 있어, 산업기계(광학기기, 반도체 등), 측정·검사기기 등 폭넓은 분야에서 사용할 수 있습니다.
모델별 사양

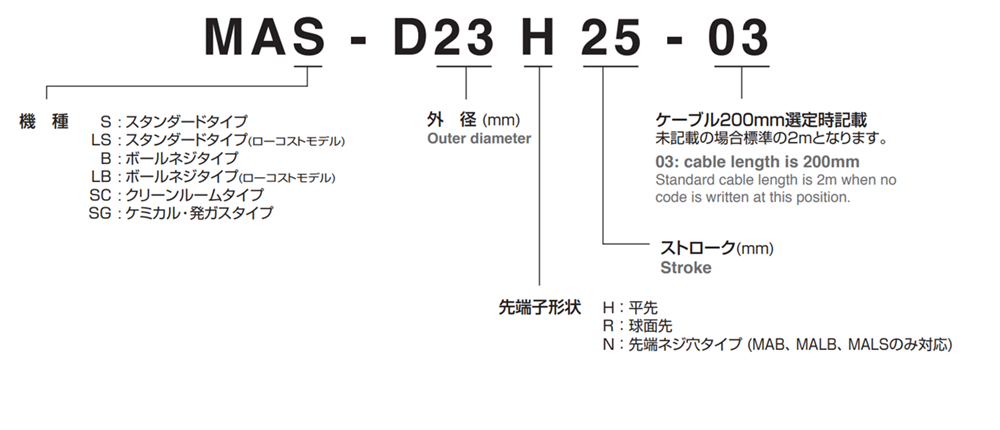

| 모델명 | 시리즈 | 스크류 타입 | 외경 (mm) | 추력 (kgf) | 분해능 (μm) | 속도 (mm/s) |
|---|---|---|---|---|---|---|
| MAS-D16 | 일반 환경용 · 표준형 | Lead Screw | 16 | 2 | 0.25 | 4 |
| MALS-D18 | 일반 환경용 · 비용 절감형 | Lead Screw | 18 | 1.5 | 0.5 | 4 |
| MAS-D23 | 일반 환경용 · 표준형 | Lead Screw | 23 | 6 | 0.25 | 5 |
| MALS-D23 | 일반 환경용 · 비용 절감형 | Lead Screw | 23 | 1.5 | 0.5 | 4 |
| MAB-D28 | 일반 환경용 · 표준형 | Ball Screw | 28 | 8 | 0.25 | 20 |
| MALB-D28 | 일반 환경용 · 비용 절감형 | Ball Screw | 28 | 8 | 0.5 | 20 |
