Brushless Motor
브러시리스 모터
BD Series
제품 목록으로 돌아가기
제품 소개
고출력, 장수명, 매끄러운 회전을 실현한 브러시리스 모터입니다.
φ16mm, φ18mm, φ22mm, φ26mm, φ30mm 크기로 총 40여 종의 다양한 라인업을 제공합니다.
- 고출력: 로터에는 Nd 자석을 사용하고, 스테이터는 단위 체적당 최대 출력을 위해 권선을 최대화하도록 설계했습니다.
- 장수명: 브러시리스 모터이므로 수명은 볼 베어링의 수명에 의해서만 제한됩니다.
- 매끄러운 회전: 당사의 독자적인 슬롯리스 권선 구조 덕분에 저속에서 고속까지 매끄러운 회전이 가능합니다.
- 낮은 발열: 사용된 평평한 자성 강판은 우수한 고주파 특성을 가지고 있어, 고속 회전 시 철손 및 발생하는 열량이 감소되었습니다.
- 풍부한 라인업: φ16mm, φ18mm, φ22mm, φ26mm, φ30mm 크기로 총 40여 종의 모델을 제공합니다.
- 특수 주문 가능: 제품 라인업을 기반으로 고객의 요구에 맞춘 특수 주문을 받습니다. 진공 환경 대응, 발생 가스 방지, 방진형 모델 등이 포함됩니다.

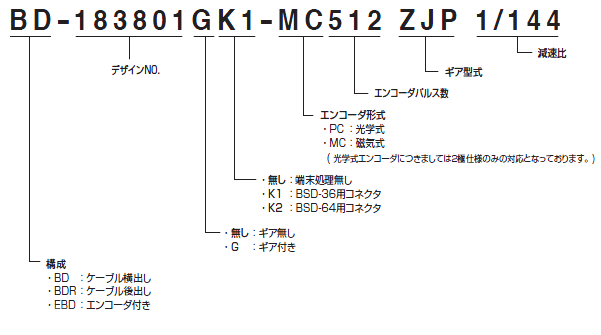

전체 모델 라인업
| 모델명 | 시리즈 | 외경 (mm) | 길이 (mm) | 출력 (W) | 속도 (rpm) | 연속 토크 (mNm) |
|---|---|---|---|---|---|---|
| BD-165101 | BD-16 Series | 16 | 51 | 4.1~10.2 | 7500~12600 | 10.1~11.3 |
| BD-16514 | BD-16 Series | 16 | 51 | 4.1~10.2 | 7500~12600 | 10.1~11.3 |
| BD-183801 | BD-18 Series | 18 | 38 | 3.9~8.4 | 6000~10000 | 11.3~12.0 |
| BD-18384 | BD-18 Series | 18 | 38 | 3.9~8.4 | 6000~10000 | 11.3~12.0 |
| BD-18540 | BD-18 Series | 18 | 51 | 5.6~12.0 | 6000~10000 | 15.9~17.2 |
| BD-18544 | BD-18 Series | 18 | 51 | 5.6~12.0 | 6000~10000 | 15.9~17.2 |
| BD-22370 | BD-22 Series | 22 | 37 | 8.8~16.5 | 5000~8200 | 23.7~29.0 |
| BD-22374 | BD-22 Series | 22 | 37 | 8.8~16.5 | 5000~8200 | 23.7~29.0 |
| BD-22530 | BD-22 Series | 22 | 53 | 8.8~16.5 | 5000~8200 | 23.7~29.0 |
| BD-22534 | BD-22 Series | 22 | 53 | 8.8~16.5 | 5000~8200 | 23.7~29.0 |
| BD-262641 | BD-26 Series | 26 | 26 | 12.0~20.0 | 4000~7000 | 35.0~42.0 |
| BD-26500 | BD-26 Series | 26 | 50 | 12.0~20.0 | 4000~7000 | 35.0~42.0 |
| BD-26504 | BD-26 Series | 26 | 50 | 12.0~20.0 | 4000~7000 | 35.0~42.0 |
| BD-2664 | BD-26 Series | 26 | 64 | 12.0~20.0 | 4000~7000 | 35.0~42.0 |
| BD-3040 | BD-30 Series | 30 | 40 | 15.0~25.0 | 3500~6000 | 45.0~55.0 |
| BD-3055 | BD-30 Series | 30 | 55 | 15.0~25.0 | 3500~6000 | 45.0~55.0 |
| BD-3070 | BD-30 Series | 30 | 70 | 15.0~25.0 | 3500~6000 | 45.0~55.0 |
