AC Servo Motor
소형 AC 서보모터 - EA 시리즈
제품 소개
네오디뮴계 마그넷의 채용에 의해 소형화로 응답성이 뛰어나 고출력인 AC 서보 모터입니다. 로터 밸런스를 취하여 기계적 진동을 억제합니다.
시티즌 지바 정밀 독자 기술의 코어리스 권선을 사용한 슬롯리스 구조의 코일로 코킹을 억제해, 저속에서도 매끄러운 회전이 가능합니다. 소형·고펄스 엔코더 탑재한 AC 서보 모터이므로, 미세 위치 결정이 가능합니다. 브러시가 없기 때문에, 장수명으로 메인터넌스 프리입니다.
라인업 제품을 바탕으로 요구에 맞춘 AC 서보 모터를 커스텀(특주) 대응합니다. 형상 변경, 진공 대응, 발가스 대책품, 발진 대책품 등이 대응 가능합니다.
주요 특징
Nd 자석 사용
네오디뮴 자석을 사용하여 소형 크기에서 뛰어난 응답성과 높은 출력을 실현합니다.
균형 잡힌 로터
로터의 균형이 잘 잡혀 있어 기계적 진동을 효과적으로 억제합니다.
슬롯리스 코일
슬롯리스 코일을 사용하여 코깅을 방지하고 저속에서도 부드러운 회전을 제공합니다.
고정밀 위치결정
소형화와 고펄스 인코더 내장으로 매우 정밀한 위치결정이 가능합니다.
무유지보수
브러시가 없는 설계로 유지보수가 필요하지 않습니다.
장거리 연결
라인 드라이버 사양 사용 시 모터와 드라이버 간 거리를 최대 10m까지 연장 가능합니다.

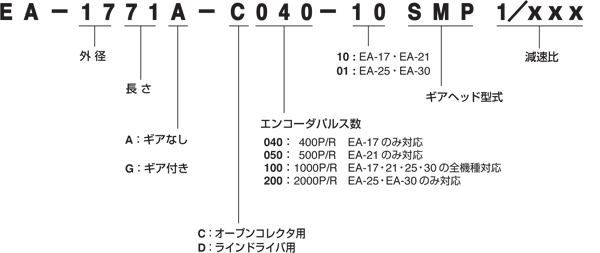

모델별 사양
| 모델명 | 시리즈 | 외경 (mm) | 길이 (mm) | 출력 (W) | 속도 (rpm) | 연속 토크 (mNm) |
|---|---|---|---|---|---|---|
| EA-1754 | EA-17 Series | 17 | 53.8 | 3 | 6000 | 14.7 |
| EA-1771 | EA-17 Series | 17 | 71 | 5 | 6000 | 24.5 |
| EA-2151 | EA-21 Series | 21 | 51.4 | 6 | 6000 | 23.5 |
| EA-2169 | EA-21 Series | 21 | 68.6 | 10 | 6000 | 40.2 |
| EA-2565 | EA-25 Series | 25 | 65 | 12 | 5000 | 58.8 |
| EA-2580 | EA-25 Series | 25 | 79.5 | 20 | 5000 | 117.6 |
| EA-3070 | EA-30 Series | 30 | 69.8 | 20 | 5000 | 117.6 |
| EA-3087 | EA-30 Series | 30 | 86.6 | 30 | 5000 | 176.4 |
