CTDR-S5514P - AC전원 5상 스테핑 드라이버

제품 개요

CTDR-S5514P는 AC100V~115V 마이크로스텝 구동이 가능한 5상 스테핑 드라이버입니다.

0.5~1.4A/상에 대응한 5상 스테핑 드라이버입니다.

입력 펄스는 1펄스 방식, 2펄스 방식 두 가지에서 선택할 수 있습니다.

자동 전류 다운 기능에 의해 모터의 발열을 억제합니다.

Z.P 신호(원점 신호)에 의해 여자 타이밍 출력을 사용할 수 있습니다.

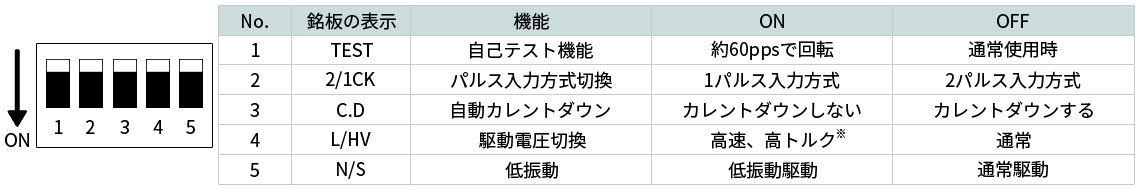

DIP 스위치에 의해 하기 표의 기능을 전환하여 사용할 수 있습니다.

※고속, 고토크로 사용할 때는 모터의 발열에 주의해 주십시오.

M1, M2 선택 신호 입력 단자를 사용함으로써 2종류의 분할수를 설정할 수 있어, 왕복 운동과 같이 왕로와 귀로의 속도를 바꾸고 싶을 때 사용할 수 있습니다.
1종류만의 마이크로스텝 구동일 경우에는 로터리 스위치 M1으로 분할수를 설정합니다.

항목	사양
구동 방식	마이크로스텝 구동
입력 전원	AC 100V~115V±10% / MAX 3.5A / 50, 60Hz

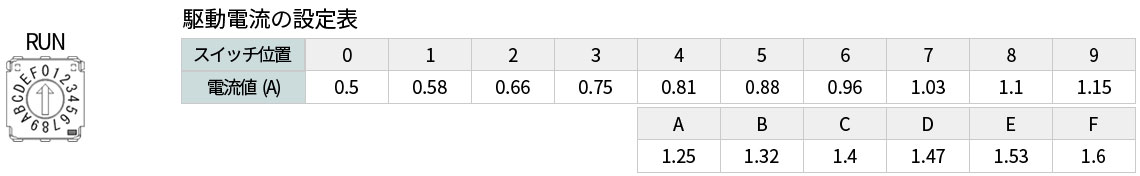

구동 전류	0.5A~1.6A/상 (16종류) 로터리 스위치로 전환

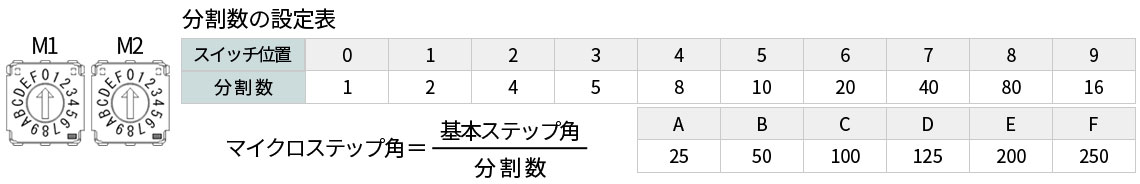

마이크로스텝 분할수	1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250
최대 응답 주파수	500kpps
입력 신호	포토커플러 입력 High: 4V~8V / Low: -8V~0.5V 내부 저항 CW, CCW: 300Ω / H.O, C.D, D.S: 390Ω
출력 신호 Z.P (원점 신호)	포토커플러, 오픈 컬렉터 출력 사용 조건 DC30V 이하 / 50mA 이하
입력 펄스 방식	1펄스 방식 / 2펄스 방식

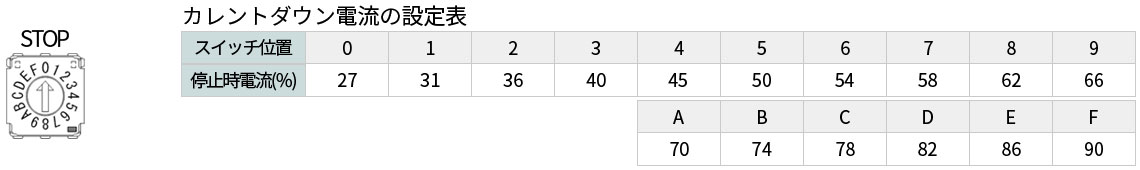

자동 전류 다운	DIP 스위치에 의한 ON/OFF, 구동 전류값의 27%~90%에서 선택 (16종류)
절연 저항	상온, 상습에서 AC 입력과 케이스 간 DC500V 메거로 측정한 값이 50MΩ 이상
절연 내압	상온, 상습에서 AC 입력과 케이스 간 AC1500V를 1분간 인가하여 이상이 없을 것
사용 주위 온도	0°C~40°C
사용 주위 습도	0%~85%
외형·설치 치수	39(W) x 170(D) x 130(H) mm
질량	750g

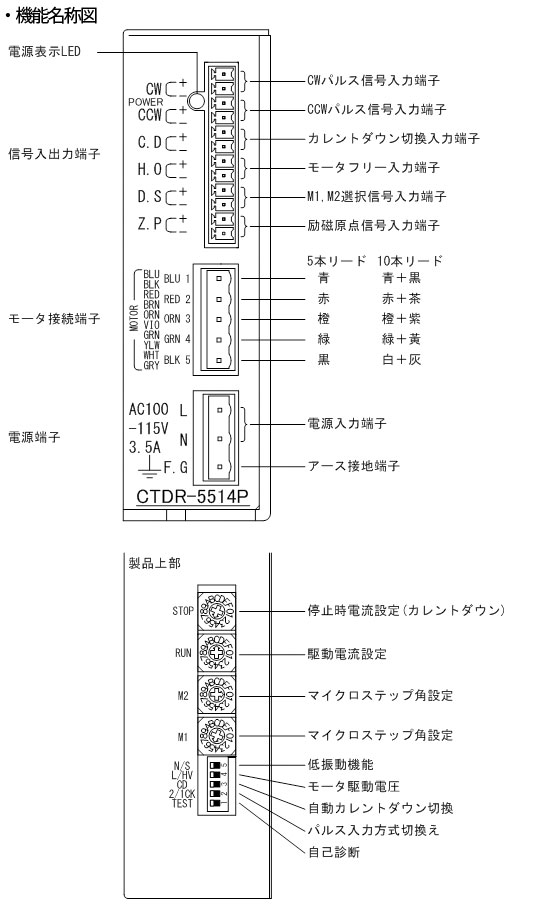

좌측 그림: 기능 명칭

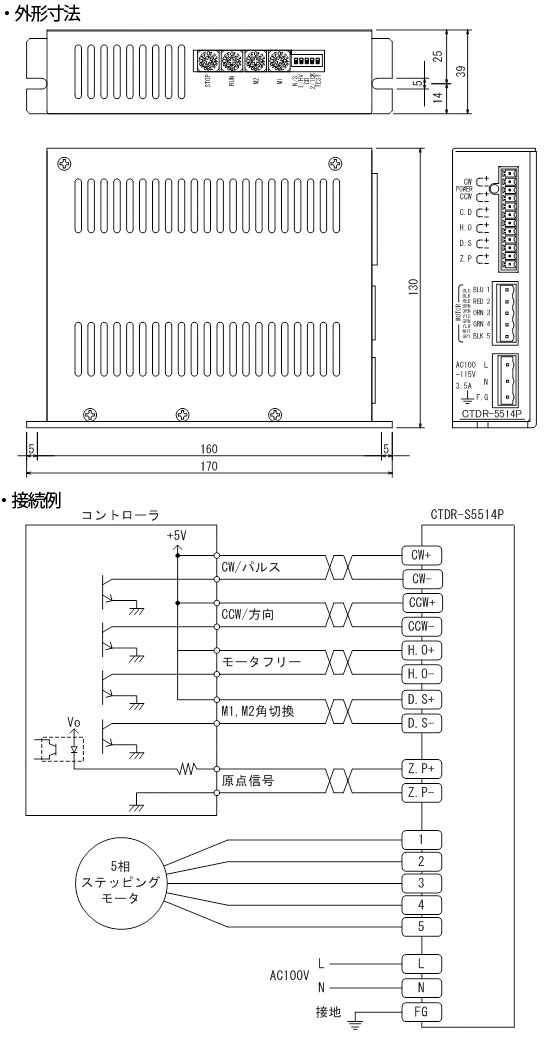

우측 그림: 설치·결선예

종류	대응 모터·배선색
당사 취급 스테핑 모터	24mm각~60mm각 / 0.75A / 7종류 42mm각~60mm각 / 1.4A / 4종류
기타 스테핑 모터	5선 리드선 타입 1: 청, 2: 적, 3: 등, 4: 녹, 5: 흑 10선 리드선 타입 1: 청+흑, 2: 적+갈, 3: 등+자, 4: 녹+황, 5: 백+회

종류	개요
하네스용 커넥터	전원 커넥터 / 컨택트 모터 커넥터 / 컨택트 I/O 커넥터 / 컨택트
